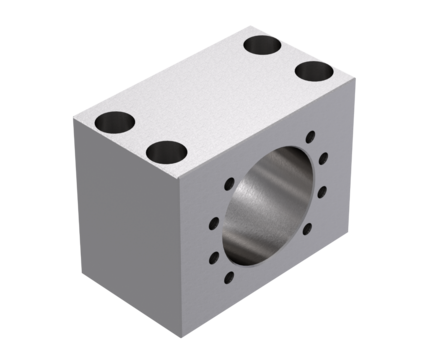

Adapterkonsole MAFN

Mit Hilfe von Adapterkonsolen können Gewindemuttern mit der zu bewegenden Last verbunden werden. Bei den Adapterkonsolen der MAFN-Baureihe bietet sich dabei der Vorteil, dass diese in der Höhe variabel bestellt werden können. Dadurch kann der Anwender die jeweils gewählte Adapterkonsole individuell an seine Konstruktion anpassen. Passend zu den Kugelgewindemuttern der KGF-D und KGF-N-Reihe (DIN 69051) und zu den Trapezgewindemuttern EFM mit Flansch, sind die Adapterkonsolen KON in verschiedenen Ausführungen und Baugrößen erhältlich. Adapterkonsole zur radialen Befestigung für Trapezgewindeflanschmutter EFM oder Kugelgewindeflanschmutter KGF-N/KGF-D nach DIN 69051.

Hierbei handelt es sich um eine Adapterkonsole zur radialen Befestigung von Trapezgewindemuttern TGM-EFM, Kugelgewindeflanschmuttern KGF-D nach DIN 69051 oder Kugelgewindeflanschmuttern KGF-N nach NEFF Norm. Die Adapterkonsole MAFN sollte man durch die Außenkanten formschlüssig mit der angeschraubten Anlage fixieren, um so eine Verstellung der montierten Lage während des Betriebs zu vermeiden. Werkstoff: AlCuPbMg (eloxiert) – andere Materialien auf Anfrage.

Produktdatenblatt

Zur Implementierung der NEFF-Komponenten in Ihre Konstruktion, nutzen Sie unseren 3D-Konfigurator. Das Herunterladen der 2D oder 3D-Modelle ist in verschiedensten Formaten möglich
 CAD-Modell konfigurieren
