Kardanadapter (KA-ZL-CD, KA-ZQ-AB)

Kardanadapter KA-ZL-CD, KA-ZQ-AB

Die Kardanadapter der Reihe KAR sind sowohl passend für die Kugelgewindemuttern mit Flansch KGF-N und KGF-D als auch zu den Trapezgewindeflanschmuttern EFM. Bei Anwendungsfällen, bei denen der Gewindetrieb drehbeweglich gelagert sein muss, kann dieser Kardanadapter mit Lagerzapfen zum Einsatz kommen. In Kombination mit Gewindetrieben sind sie häufig zu finden in Antrieben von Scherenhubtischen oder wenn es um Klappbewegungen von Plattformen oder Fensterfronten geht.
Bei der Gestaltung von drehbeweglichen Gewindeantrieben ist zu beachten, dass die wirkenden Kräfte extrem stark von der Winkelstellung der Gewindespindel abhängen können. Ebenso gilt zu beachten, dass auch bei Verwendung der Kardanadapter aus der Reihe KAR keine Querkräfte auf den Gewindetrieb wirken dürfen.

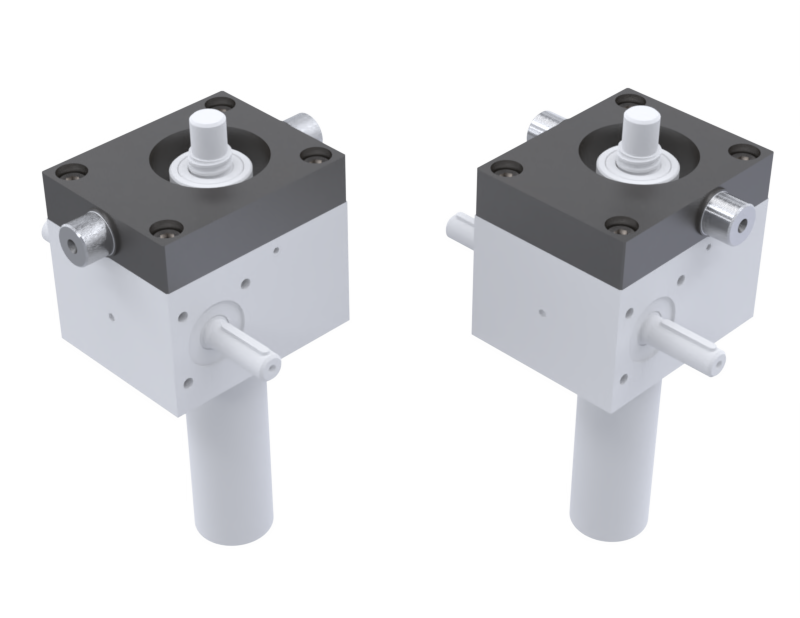

Für Aufgabenstellungen, bei denen Spindelhubgetriebe um eine Achse schwenkbar eingebaut werden müssen, stehen Kardanadapter der Baureihe KA zur Verfügung. Je nach Schwenkrichtung stehen zwei verschiedenen Ausführungen zur Verfügung:

Liegt die Schwenkachse parallel zur Antriebswelle ist der Typ KA-ZQ-AB zu verwenden, liegt die Schwenkrichtung rechtwinklig zur Antriebswelle findet der Typ KA-ZL-CD Anwendung.



Standardanbauseite: E, Anbauseite F bitte angeben.
